Блок минидрайв ES75 без подключения замка и аккумулятора, 4000064

Описание

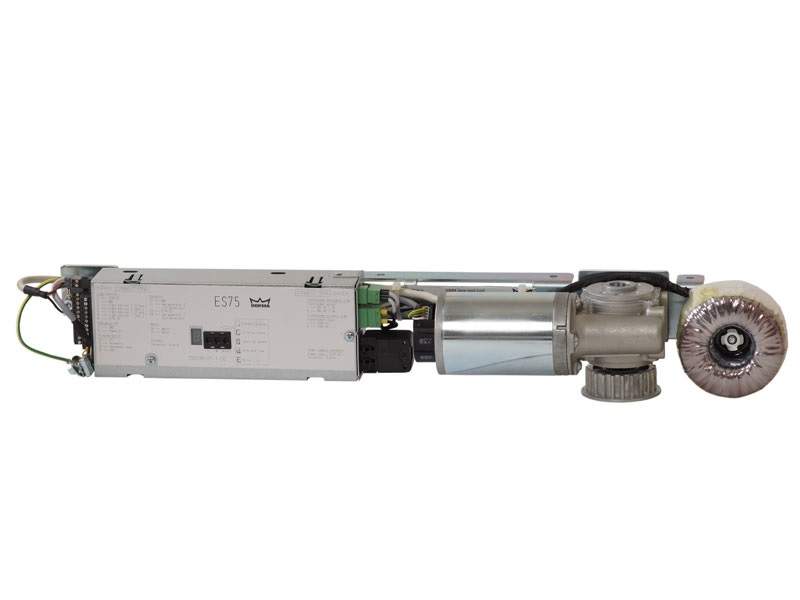

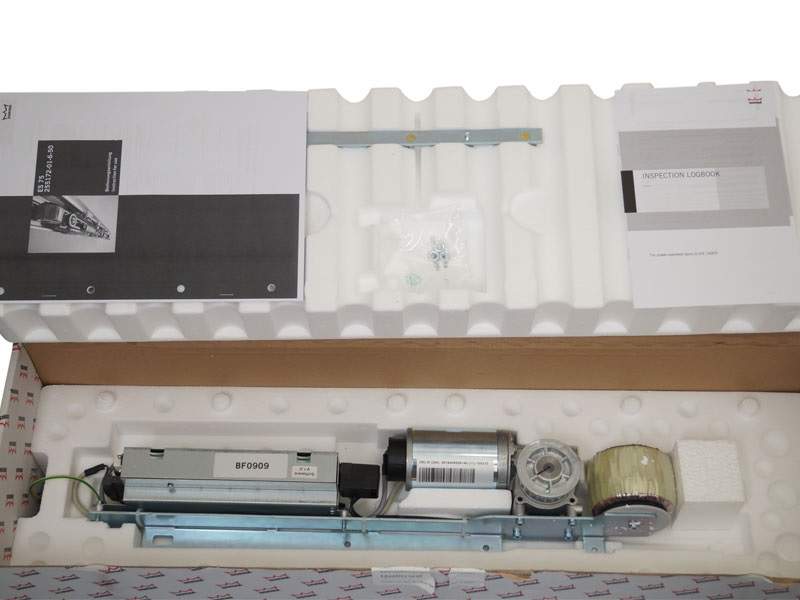

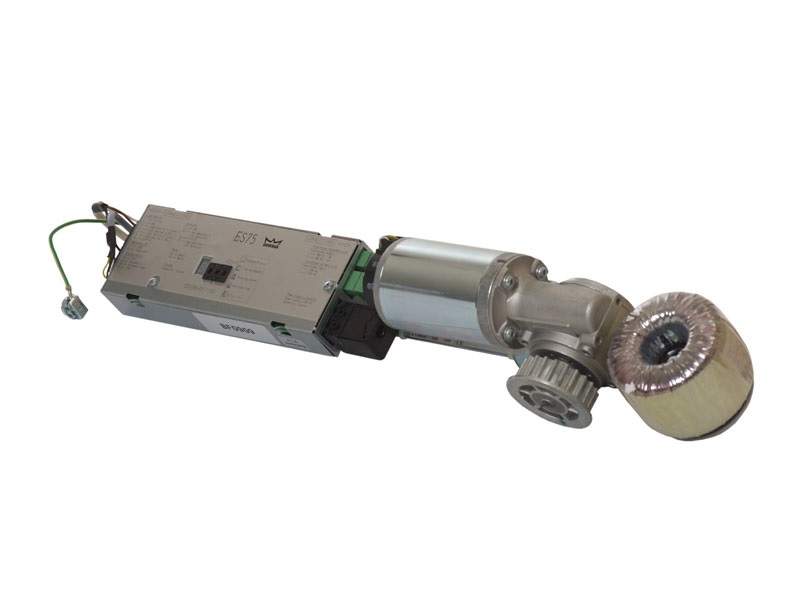

Сердцем привода ES 75 является полностью собранный блок Минидрайв, в который включены все основные электрические и электронные компоненты: трансформатор, мотор, блок управления и шина, на которой они закреплены. ES 75 предназначен для легких створок 1х85кг или 2х75кг. Регулируемые скорость открытия 10-50см/сек и скорость закрытия 10-40см/сек. 3 режима работы: «Закрыто», «Автомат», «Открыто постоянно». Привод не поддерживает замок (запирание створок) и аккумулятор (аварийное питание в случае отключения электроэнергии).

ES 75

Параметры двери

1-створчатая раздвижная дверь

Ширина прохода LW

700 — 3000 мм

Масса створки, макс.

1 х 85 кг

2-створчатая раздвижная дверь

Ширина прохода LW

800 — 3000 мм

Масса створки, макс.

2 х 75 кг

Технические характеристики

Высота

100 и 150 мм

Глубина

180 мм

Макс. усилие

150 Н

открытия/закрытия

Скорость открытия (настраиваемый параметр)

10 – 50 см/с

Скорость закрытия (настраиваемый параметр)

10 – 40 см/с

Выдержка времени (настраиваемый параметр)

0,5 – 30 с

Питание

230 В, 50/60 Гц

Потребляемая мощность

180 Вт

Степень защиты

IP 20

Соответствие директивам ЕС

●

Производственный стандарт качества ISO9001:2000

●

Блок управления

Модульная конструкция

—

Микропроцессорное управление

●

Режимы работы (управляются микропроцессором)

●

Закрыто

●

Автоматический

●

Открыто постоянно

●

Частичное открытие

—

Только выход

—

Режим Ночь-Банк

—

Возможность подключения

электромагнитного замка

—

световых барьеров

●

Функциональный модуль DIN 18650 обеспечивает контроль безопасности задних кромок двери в соответствии с требованиями немецкого стандарта DIN 18650

—

Установка основных параметров

●

с помощью кнопок и встроенного дисплея

Установка параметров с PDA

—

Аварийное открывание / закрывание (только при наличии аккумулятора)

—

Выход 24 В для внешних потребителей

●

Блок индикации ошибок с кодами ошибок

●

Интерфейс шины DCW

—

Функциональный модуль (FM) – устанавливается опционально

Аптечный режим

—

Детектор состояния (три режима работы)

—

Устройство обеспечения безопасности передней и задних кромок двери

—

Аварийное закрытие

—

Вывод для звонка

—

Функция тамбур-шлюз

—

Синхронный режим

—

Дополнительное оборудование

Электромеханический замок (бистабильный)

—

Ручное отпирание электромеханического замка

—

Световые барьеры (фотоэлементы)

—

Аккумулятор (для аварийного открытия/закрытия)

—

Аварийный блок питания DORMA USV (внешний)

—

Модуль для подключения к системе управления инженерными коммуникациями здания

—

● – стандарт

О – опция

— – отсутствует
