Блок минидрайв ES200, 4000061

Описание

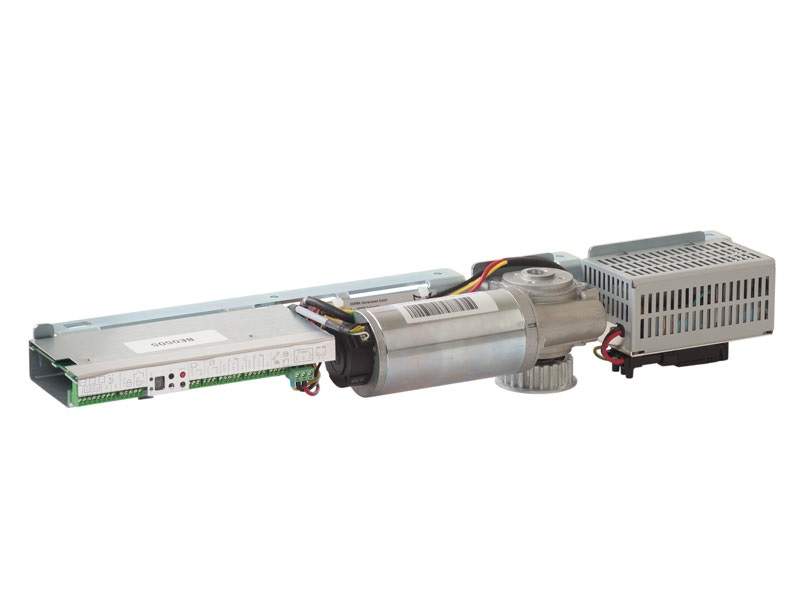

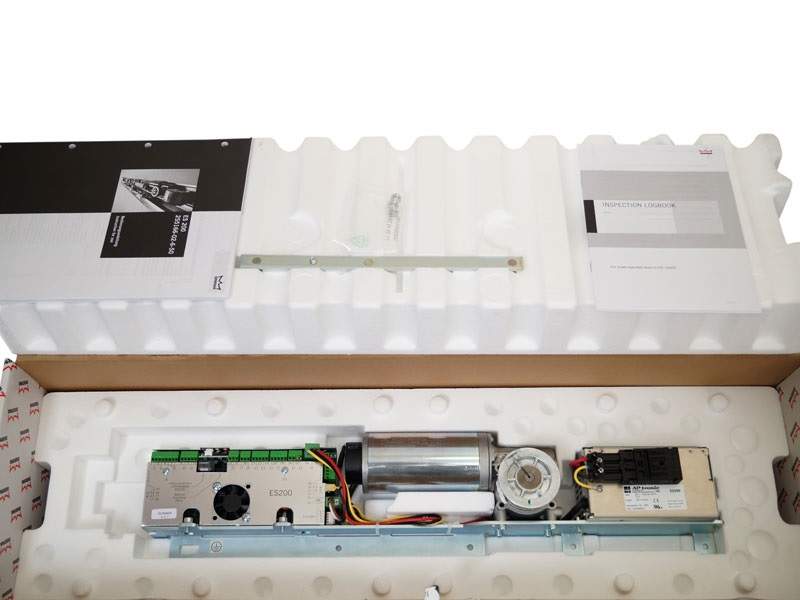

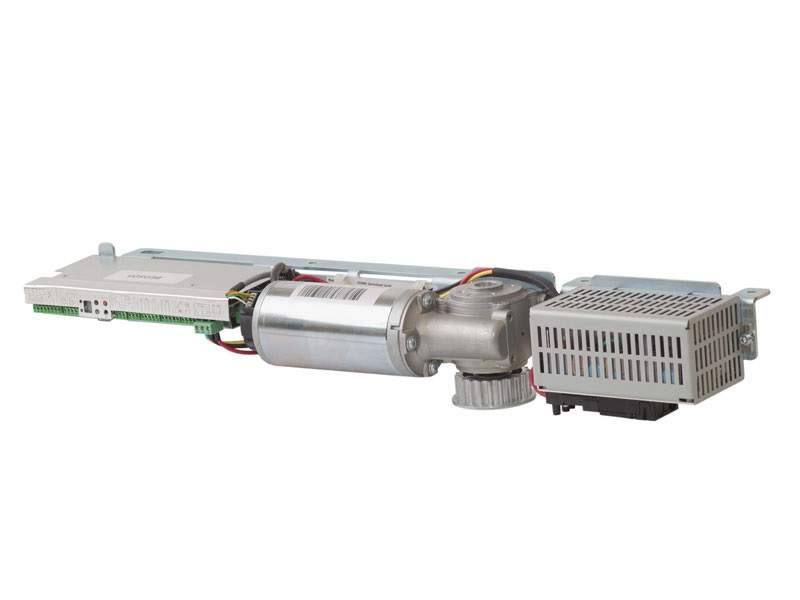

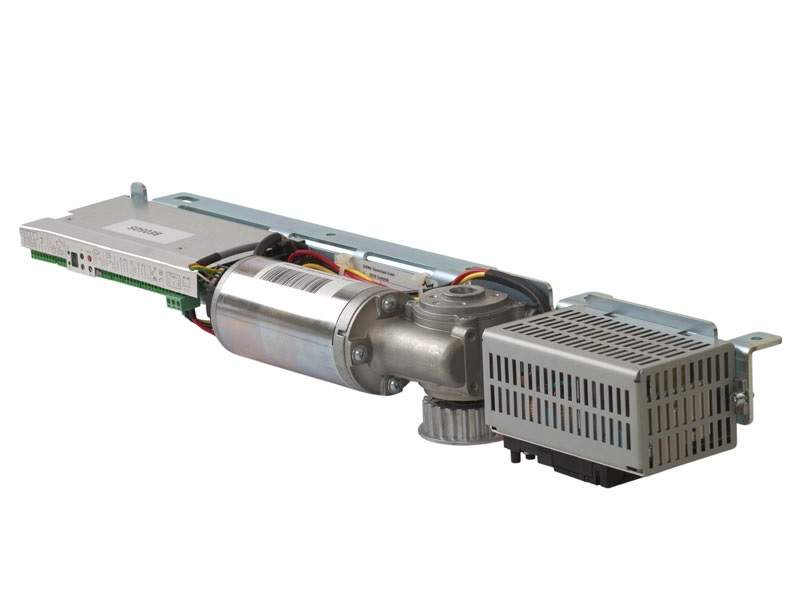

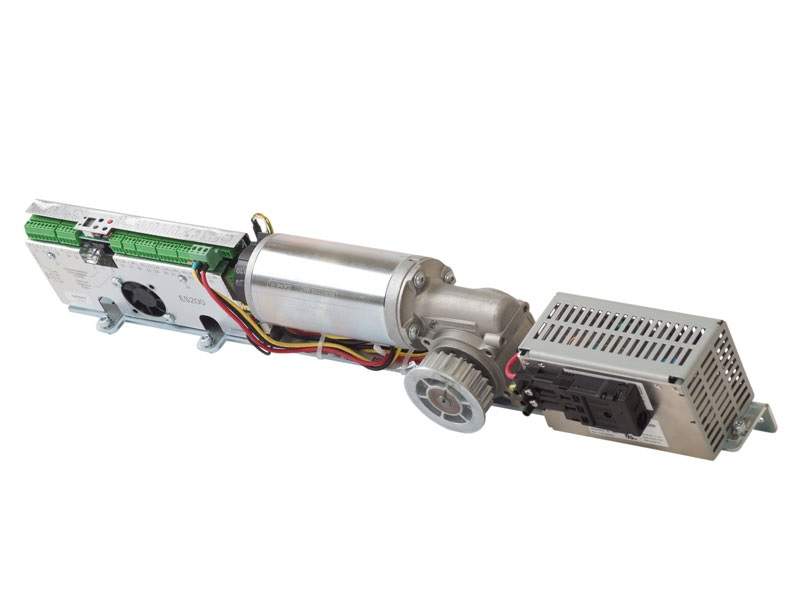

Блок Минидрайв ES 200 состоит из следующих компонентов: блок питания, мотор, блок управления и шина, на которой они закреплены.
ES 200 предназначен для створок 1х200кг или 2х160кг. Регулируемые скорость открытия 10-70см/сек и скорость закрытия 10-50см/сек. 6 режимов работы. Возможность дополнительно установить функциональный модуль FM (7 дополнительных функций и режимов).

ES 200

Параметры двери

1-створчатая раздвижная дверь

Ширина прохода LW

700 — 3000 мм

Масса створки, макс.

1 x 200 кг

2-створчатая раздвижная дверь

Ширина прохода LW

800 — 3000 мм

Масса створки, макс.

2 x 160 кг

Технические характеристики

Высота

100 и 150 мм

Глубина

180 мм

Макс. усилие

150 Н

открытия/закрытия

Скорость открытия (настраиваемый параметр)

10 – 70 см/с

Скорость закрытия (настраиваемый параметр)

10 – 50 см/с

Выдержка времени (настраиваемый параметр)

0 – 180 с

Питание

230 В, 50/60 Гц

Потребляемая мощность

250 Вт

Степень защиты

IP 20

Соответствие директивам ЕС

●

Производственный стандарт качества ISO9001:2000

●

Блок управления

Модульная конструкция

Базовый модуль (BM)

Микропроцессорное управление

●

Режимы работы (управляются микропроцессором)

●

Закрыто

●

Автоматический

●

Открыто постоянно

●

Частичное открытие

●

Только выход

●

Режим Ночь-Банк

●

Возможность подключения

электромагнитного замка

●

световых барьеров

●

Функциональный модуль DIN 18650 обеспечивает контроль безопасности задних кромок двери в соответствии с требованиями немецкого стандарта DIN 18650

○

Установка основных параметров

●

с помощью кнопок и встроенного дисплея

Установка параметров с PDA

●

Аварийное открывание / закрывание (только при наличии аккумулятора)

●

Выход 24 В для внешних потребителей

●

Блок индикации ошибок с кодами ошибок

●

Интерфейс шины DCW

●

Функциональный модуль (FM) – устанавливается опционально

Аптечный режим

●

Детектор состояния (три режима работы)

●

Устройство обеспечения безопасности передней и задних кромок двери

●

Аварийное закрытие

●

Вывод для звонка

●

Функция тамбур-шлюз

●

Синхронный режим

●

Дополнительное оборудование

Электромеханический замок (бистабильный)

○

Ручное отпирание электромеханического замка

○

Световые барьеры (фотоэлементы)

○

Аккумулятор (для аварийного открытия/закрытия)

○

Аварийный блок питания DORMA USV (внешний)

○

Модуль для подключения к системе управления инженерными коммуникациями здания

○

● – стандарт

О – опция

— – отсутствует
